Как установить перекрестные роликовые подшипники?

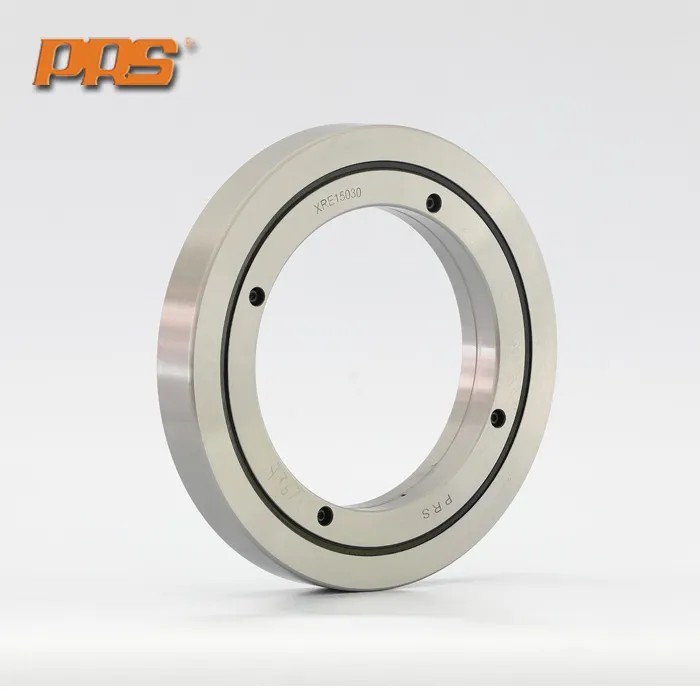

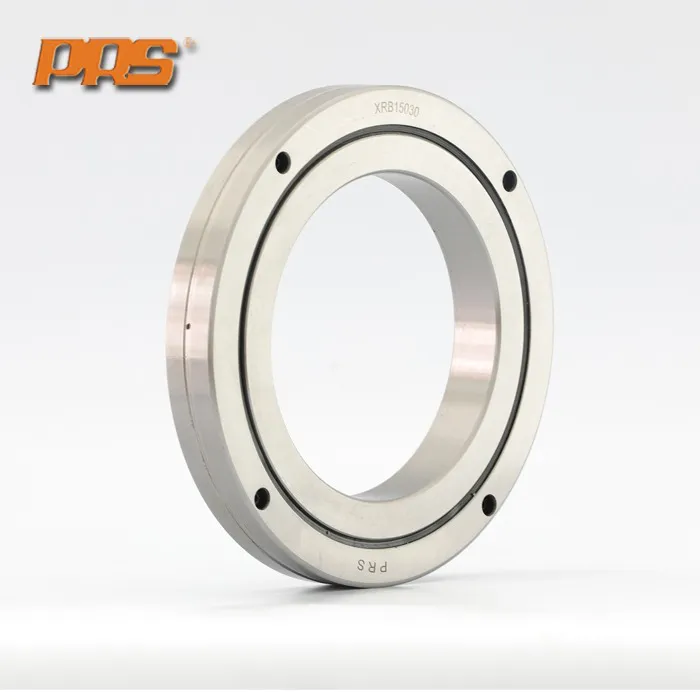

Подшипники с перекрёстными роликами — это прецизионные подшипники, предназначенные для одновременного восприятия радиальных, осевых и моментных нагрузок в компактной конструкции. Благодаря уникальному расположению цилиндрических роликов, расположенных попеременно под прямым углом, они широко используются в робототехнике, станках, медицинском оборудовании и поворотных столах. Правильная установка критически важна для обеспечения оптимальной производительности, длительного срока службы и высокой точности вращения. Установка подшипников с перекрёстными роликами требует точности и соблюдения определённых этапов для обеспечения оптимальной производительности и долговечности. Ниже приведено общее руководство.

Как установить перекрестные роликовые подшипники

1. Preparation:

Чистота — ключ к успеху: убедитесь, что поверхности корпуса и вала тщательно очищены и не имеют заусенцев, пыли и других загрязнений. Используйте безворсовую ткань и подходящее чистящее средство.

Осмотр компонентов: тщательно осмотрите подшипник, вал и корпус на наличие повреждений, дефектов или неровностей.

Подготовка инструментов: вам понадобятся пресс, нагревательное устройство (индукционный нагреватель или масляная ванна), подходящие оправки или втулки, динамометрический ключ, щупы и сборочная смазка.

2. Установка внутреннего кольца (если применимо):

Нагрев (рекомендуется): Для обеспечения надлежащей посадки с натягом внутреннее кольцо подшипника часто нагревают, расширяя его. Для этого лучше всего использовать индукционный нагреватель, обеспечивающий равномерный нагрев. В качестве альтернативы можно использовать масляную ванну, но убедитесь, что масло чистое и нагрето до рекомендуемой температуры (обычно около 80–100 °C / 176–212 °F). Не превышайте температуру 120 °C (248 °F), если иное не указано производителем.

НЕ ИСПОЛЬЗУЙТЕ открытое пламя.

Запрессовка (без нагрева или при небольшом натяге): Если нагрев невозможен или требуется лишь небольшая посадка с натягом, можно использовать пресс. Равномерно надавите на торец внутреннего кольца с помощью подходящей оправки или втулки, которая плотно прилегает к всей поверхности внутреннего кольца. Никогда не нажимайте на наружное кольцо при установке внутреннего кольца.

Выравнивание и надвижка: После нагрева или надвижки осторожно наденьте внутреннее кольцо на вал, убедившись, что оно правильно выровнено и плотно прилегает к заплечику вала.

3. Монтаж внешнего кольца:

Охлаждение (при необходимости): В некоторых случаях корпус может быть охлаждён для его небольшой усадки перед установкой наружного кольца.

Запрессовка: С помощью пресса аккуратно запрессуйте наружное кольцо в отверстие корпуса. Убедитесь, что давление равномерно распределено по торцу наружного кольца с помощью подходящей оправки или втулки, которая плотно прилегает ко всей поверхности наружного кольца. Никогда не нажимайте на внутреннее кольцо при установке наружного кольца.

Выравнивание: Убедитесь, что наружное кольцо идеально совмещено с отверстием корпуса.

4. Сборка подшипника в установку:

Смазка: Нанесите тонкий, ровный слой рекомендуемой смазки (консистентной смазки или масла) на дорожки качения подшипника и тела качения. Это облегчит начальное вращение и предотвратит появление ржавчины.

Осторожная установка: Аккуратно вставьте собранный подшипник (или отдельные внутренние и наружные кольца, если они не были предварительно собраны) в его окончательное положение в машине или механизме.

Билирование/зажим (если применимо): Многие перекрестные роликовые подшипники крепятся болтами или зажимами. Затягивайте эти крепежные элементы равномерно с моментом затяжки, указанным производителем. Для обеспечения точности используйте динамометрический ключ.

Проверка плавности вращения: После установки вручную проверните соединенные компоненты, чтобы убедиться, что подшипник вращается плавно, без заеданий, чрезмерного трения или необычных шумов.

5. Окончательные проверки и корректировки:

Радиальное и осевое биение: Если это возможно и необходимо для вашего применения, проверьте радиальное и осевое биение установленного подшипника с помощью циферблатных индикаторов, чтобы убедиться в его соответствии техническим характеристикам.

Предварительный натяг (если применимо): Для некоторых подшипников с перекрёстными роликами требуется определённый предварительный натяг для достижения номинальной жёсткости и точности. Обычно это достигается затяжкой крепёжных элементов с точным моментом затяжки или использованием прокладок. Значения предварительного натяга см. в инструкциях производителя подшипников.

Документация: Запишите дату установки, тип подшипника и любую другую важную информацию для будущего обслуживания.

Важные соображения:

Инструкции производителя: Всегда сверяйтесь с инструкциями по установке, предоставленными производителем подшипников с перекрёстными роликами. В этих инструкциях подробно описаны конкретные допуски, температуры нагрева, значения крутящего момента и процедуры монтажа для конкретного подшипника.

Чистая среда: Выполняйте установку в максимально чистой среде, чтобы предотвратить загрязнение.

Подходящие инструменты: Использование правильных инструментов крайне важно для предотвращения повреждения подшипника или других компонентов.

Избегание ударов: Никогда не стучите молотком и не подвергайте подшипник ударам напрямую. Это может привести к серьёзному повреждению тел качения и дорожек качения.

Профессиональная помощь: Если вы не уверены в каком-либо этапе или процесс кажется вам слишком сложным, лучше всего проконсультироваться с опытным специалистом или поставщиком подшипников.

Вы изучили метод установки и меры предосторожности для подшипников с перекрёстными роликами? Если у вас возникнут вопросы в процессе установки, напишите нам для получения консультации.
